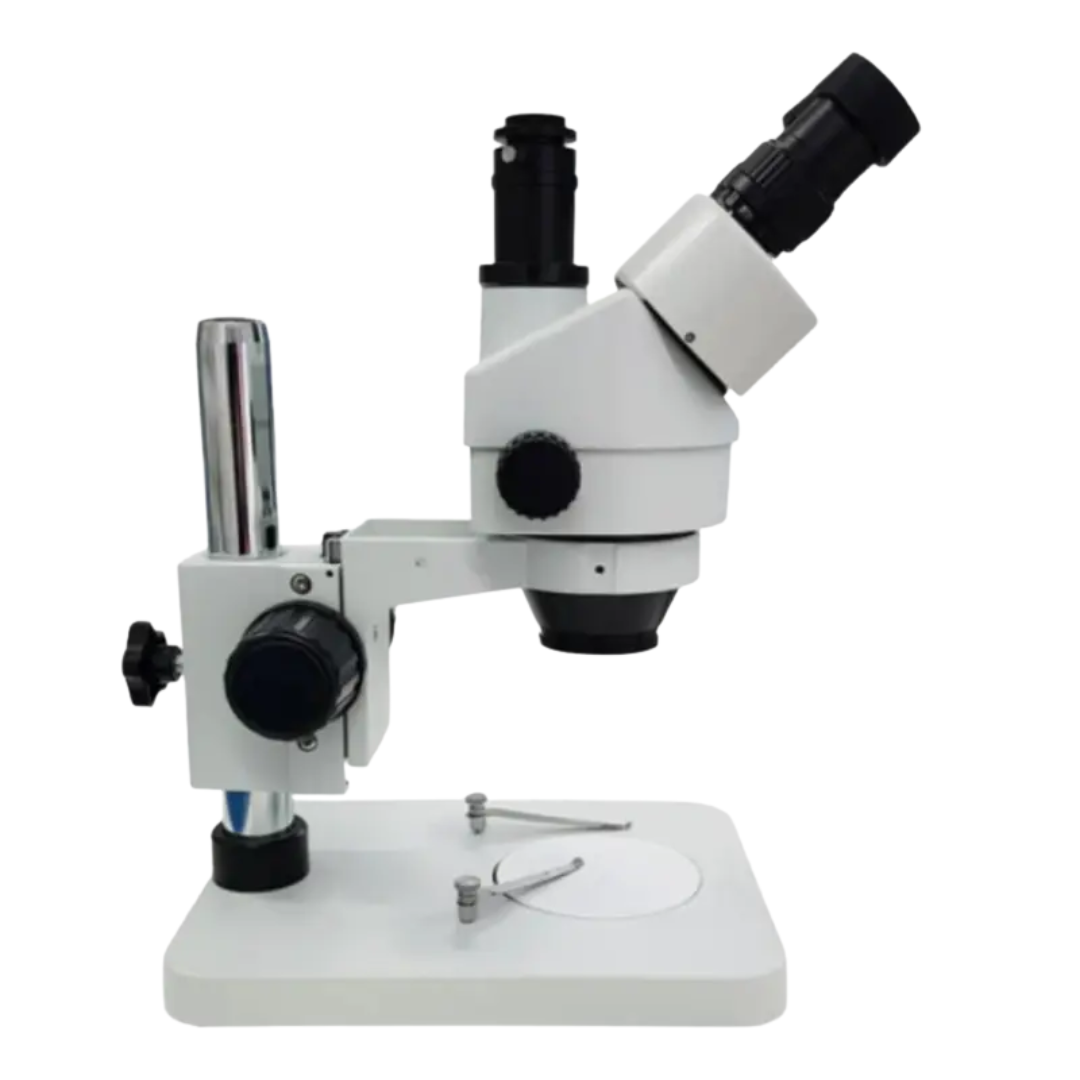

Microscópio Trinocular - 37045A

MICROSCÓPIO TRINOCULAR DNS 37045A – BRANCO

O Microscópio Trinocular DNS 37045A é indicado para profissionais que precisam de precisão, estabilidade e melhor visualização durante serviços técnicos detalhados.

É uma solução profissional para bancadas de manutenção eletrônica, microssoldagem, inspeção de placas, análise de componentes, identificação de falhas, retrabalho de circuitos e outros serviços que exigem ampliação e atenção aos pequenos detalhes.

PRINCIPAIS APLICAÇÕES

• Manutenção de celulares e tablets

• Microssoldagem de componentes eletrônicos

• Inspeção de placas e circuitos

• Análise de soldas, trilhas e conectores

• Identificação de componentes danificados

• Retrabalho e reparo de placas eletrônicas

• Eletrônica, joalheria, laboratório e trabalhos de precisão

ESPECIFICAÇÕES TÉCNICAS

• Marca: DNS

• Modelo: 37045A

• Cor: Branco

• Sistema de visualização trinocular

• Zoom contínuo e ajustável de 7x a 45x

• Oculares WF10x/20 mm

• Objetiva com variação de 0,7x a 4,5x

• Distância de trabalho aproximada de 10 cm

• Cabeçote com inclinação de 45°

• Cabeçote com giro de 360°

• Sistema simulfocal

• Foco bilateral para operação pelos dois lados

• Ajuste de dioptria

• Estrutura robusta em metal

• Indicado para utilização profissional em bancada

SISTEMA TRINOCULAR

O microscópio permite a observação pelas duas oculares e possui uma saída superior destinada à instalação de câmera compatível.

Com a utilização de uma câmera adequada, adquirida separadamente, é possível acompanhar, transmitir ou registrar os procedimentos realizados na bancada.

Antes de adquirir uma câmera ou adaptador, confirme a compatibilidade com a saída trinocular deste modelo.

DISTÂNCIA DE TRABALHO

A distância de trabalho de aproximadamente 10 cm proporciona espaço para o manuseio de pinças, ferramentas, componentes e ferro de solda sob as lentes.

Essa distância favorece a realização de serviços de inspeção, manutenção e microssoldagem com maior liberdade de movimento.

CONTEÚDO DA EMBALAGEM

• 1 Microscópio Trinocular DNS 37045A

• 1 Base para utilização em bancada

• Coluna e componentes de sustentação

• Oculares

• Componentes e acessórios de montagem apresentados nas imagens do produto

A base, a coluna e os componentes de sustentação pertencentes à estrutura principal do microscópio estão incluídos.

O produto é enviado desmontado e necessita de montagem antes da primeira utilização.

ITENS NÃO INCLUSOS

• Iluminação LED

• Lâmpada ou luminária

• Câmera

• Adaptador para câmera

• Monitor

• Computador

• Manta de bancada

• Equipamentos eletrônicos utilizados apenas para demonstração

Câmeras, adaptadores e sistemas de iluminação são vendidos separadamente.

Consulte a WJ Peças para verificar disponibilidade, compatibilidade e valores dos acessórios adequados à configuração desejada.

ORIENTAÇÕES DE MONTAGEM

• Retire cuidadosamente todos os componentes da embalagem.

• Posicione a base sobre uma superfície firme, plana e nivelada.

• Instale e fixe corretamente a coluna de sustentação na base.

• Encaixe o suporte do microscópio na coluna.

• Instale o cabeçote trinocular, mantendo-o corretamente alinhado.

• Encaixe as oculares nos respectivos compartimentos.

• Aperte os parafusos de fixação com firmeza moderada, sem aplicar força excessiva.

• Antes do primeiro uso, confirme se todos os componentes estão corretamente encaixados e se a estrutura está firme e estável.

DICAS DE USO

• Utilize o microscópio sobre uma bancada firme e organizada.

• Posicione a placa ou peça de trabalho de forma centralizada sob as lentes.

• Faça o ajuste de foco lentamente até obter uma imagem nítida.

• Ajuste a distância entre as oculares para uma visualização confortável.

• Evite movimentos bruscos durante a utilização.

• Utilize uma iluminação externa adequada para melhorar a visualização da área de trabalho.

• Antes de instalar uma câmera, confirme a compatibilidade e a necessidade de adaptadores.

LIMPEZA E CONSERVAÇÃO

• Remova a poeira utilizando um soprador manual apropriado para equipamentos ópticos.

• Limpe as lentes apenas com flanela de microfibra ou material específico para limpeza óptica.

• Não utilize produtos abrasivos, solventes ou produtos de limpeza doméstica.

• Evite tocar diretamente nas lentes com os dedos.

• Mantenha o equipamento protegido contra poeira, umidade e impactos.

• Quando não estiver em uso, cubra o microscópio ou armazene-o em local limpo e seco.

• Verifique periodicamente os parafusos, encaixes e componentes da estrutura.

• Não desmonte os componentes ópticos internos.

INFORMAÇÕES IMPORTANTES

• Produto indicado para uso técnico, profissional, educacional e trabalhos de precisão.

• O produto é enviado desmontado.

• As imagens apresentam o produto e os componentes que acompanham o modelo.

• Itens utilizados apenas para demonstração não estão incluídos.

• Pequenas variações de acabamento podem ocorrer conforme o lote de fabricação, sem comprometer a utilização do equipamento.
